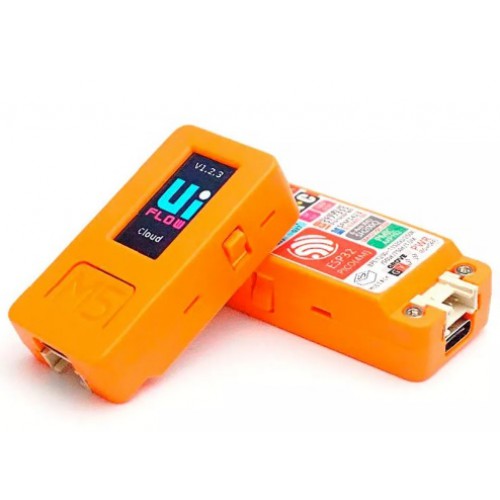

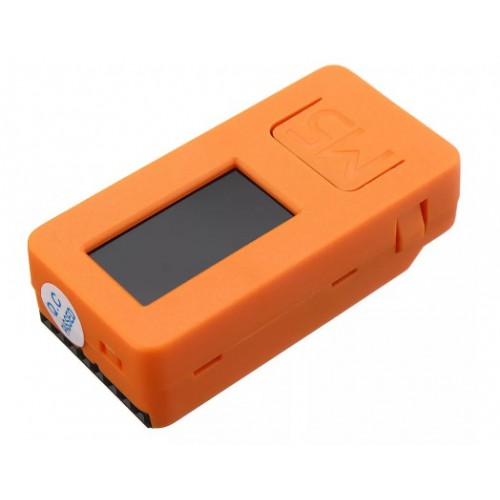

M5Stack M5Stick-C ESP32 Mini-Ontwikkelboard
M5Stack M5Stick-C ESP32 Mini-Ontwikkelboard
Eenvoudig in gebruik, Open Source, eenvoudig uit te breiden voorzien van Accu en kleurenscherm.
Ideaal om IoT of draagbare devices mee te maken.
- Ingebouwde Wifi en Bluetooth
- TFT Kleurenscherm 0,96" (80x160)
- LED
- IR Zender
- 80mAh Lipo Batterij
- 6-assige Bewegings Sensor (SH200Q)
- Real Time Clock: RTC BM8563
- Ingebouwde Microfoon
- Compatible met Arduino, UIFow en MicroPython
Levering incl. USB kabel(tje)
Klik hier om een introductiefilmpje te bekijken
Klik hier om naar het M5Stack forum te gaan
Klik hier voor meer informatie en downloads
Klik op deze link voor de introductiefilm M5Stack UIFlow for beginners.

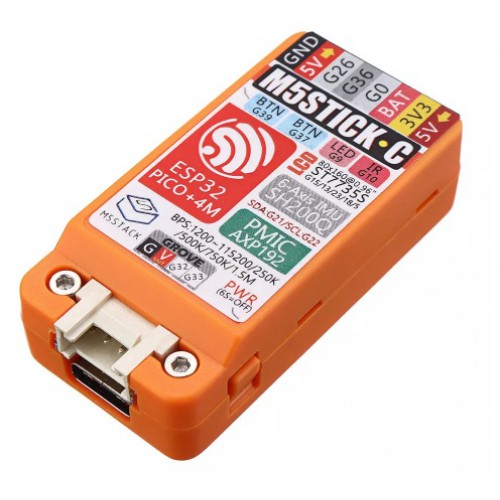

M5Stick-C Pin bezetting:
| SP32 | GPIO10 | GPIO9 | GPIO37 | GPIO39 |
| RED LED | LED PIN | |||
| IR Transmitter | Transmitter Pin | |||
| Button A | Button Pin | |||
| Button B | Button Pin |
TFT LCD
Driver IC:ST7735S
Resolution:80 * 160
| ESP32 | GPIO15 | GPIO13 | GPIO23 | GPIO18 | GPIO5 |
| TFT LCD | TFT_MOSI | TFT_CLK | TFT_DC | TFT_RST | TFT_CS |
GROVE PORT
| ESP32 | GPIO33 | GPIO32 | 5V | GND |
| GROVE port | SCL | SDA | 5V | GND |
MIC (SPM1423)
| ESP32 | GPIO0 | GPIO34 |
| MICPHONE | SCL | SDA |
6-Axis posture sensor (SH200Q/MPU6886) & power management IC (AXP192)
| ESP32 | GPIO22 | GPIO21 |
| 6-Axis posture sensor | SCL | SDA |
| power management IC | SCL | SDA |
