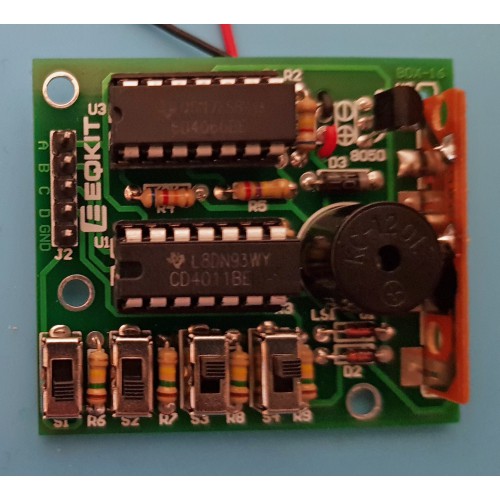

Bouwkit 16Geluiden Generator - CL9561

Bouwkit 16Geluiden Generator - CL9561

Moelijkheidsgraad: Eenvoudig

Deze bouwkit is geschikt voor de beginner en gevorderde.

U heeft een soldeerbout, soldeertin en een kniptang nodig om deze bouwkit te kunnen maken.

Voor de werking heeft u een spanningsbron nodig. Dit kan bijv. een batterijhouder met 3 x 1.5V batterij zijn.

Werking
Het hart van de schakeling is de CL9561 geluidengenerator.
Deze chip wordt gebruikt in bijvoorbeeld deurbellen, alarmen, modelbouw en speelgoed.
Deze chip kan 16 verschillende geluiden produceren.
Het type geluid wordt bepaald door een 4-bits code welke handmatig met de schakelaars ingesteld kan worden,
of door een processor (bijvoorbeeld een Arduino board) .

Onderdelenlijst
Aantal Onderdeel       Naam              Waarde
2          Weerstand      R1, R5             270K
1          Weerstand      R2                   620K
5          Weerstand      R3                   150K
                                    R6-R9
1          Weerstand      R4                   62K
2          Diode              D1, D2             1N4148
1          Diode              D3                   1N4007
1          Transistor        Q1                   S8050
1          IC                     U1                   CD4011
1          IC                     U2                   CL9561
1          IC                     U3                   CD4066
2          IC-Voet            U1, U3             DIP-14
1          Mini-Speaker  LS1
4          Schakelaar      S1-S4               1P-2T
1          Print                PCB                 49 x 42mm

Klik hier voor de montagehandleiding.
