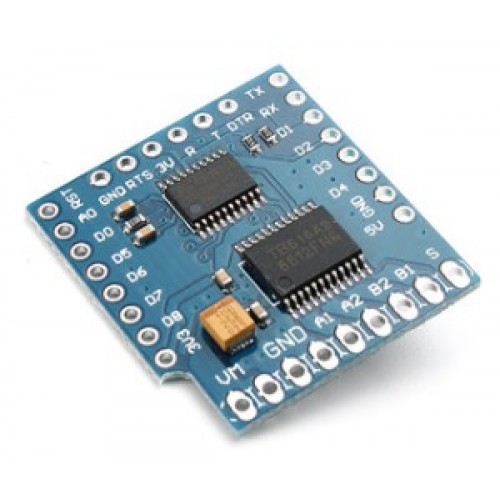

D1 Mini - Motor Shield

D1 Mini - Motor Shield
: 596 Model: VNGARD1102387
Beschikbaarheid: Op voorraad
€ 3,75 Excl. BTW: € 3,10
Aantal: Bestellen

D1 Mini - Motor Shield V1.0.0

Na het solderen van de headers is deze motorshield stapelbaar op de Mini D1
Geschikt voor het aansturen van 2 DC Motoren

Interface: I2C
Voedingsspanning motor (VM): max. 15V DC
Maximale uitgangsstroom (Iout): 1.2A (piek 3.2A)
Standby Control voor stroombesparing
CW/CCW/Short brake/Stop motor control modes

Aansluitingen:
D1: SCL
D2: SDA
RST: RST

VM: +Voedingsspanning Motor (max. 15V DC)
GND: - Ground Motor
A1, A2: Motor A
B1, B2: Morot B
S: Standby Control

I2C Adres:
Op achterzijde van de print zelf te bepalen met AD1 en AD0
(O is open en K is kortgesloten, standaar zijn AD1 en AD0 open)
AD1 K   AD2 K   0x2D
AD1 K   AD2 O   0x2E
AD1 O   AD2 K   0x2F
AD1 O   AD2 O   0x30

Klik hierop voor meer informatie

Klik hierop voor Arduino Library en voorbeelden

Klik hierop voor Firmware voor de motorshield

Klik hierop voor informatie over het vervangen van de Firmware
