Bouwkit NE555 - Deurbel
Bouwkit NE555 - Deurbel
Eenvoudige bouwkit, ook voor beginners.
Extra benodigd: Soldeerbout, kniptang, batterij of andere spanningsbron.

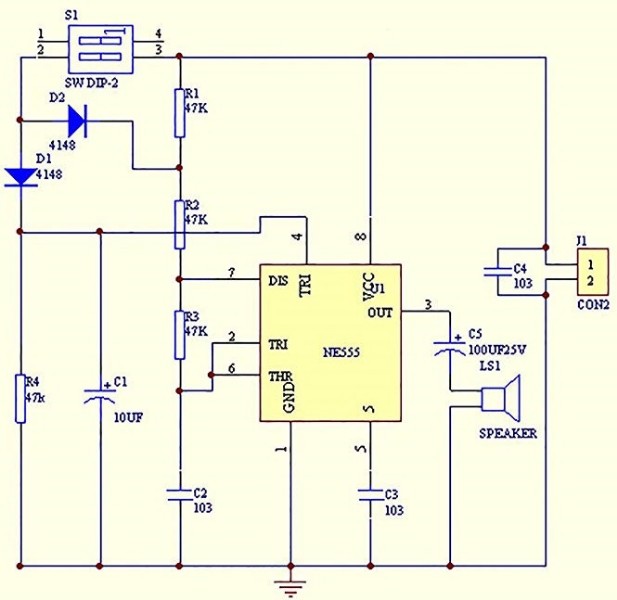

Het hart van de schakeling is het timer-ic NE555.
Wanneer de schakelaar ingedrukt wordt, klinkt er een hoge toon,
wanneer de schakelaar losgelaten wordt, klinkt er ca. 1 sec. een lagere toon.
Onderdelenlijst:
1 x 8 Ohm 0.25W speaker
2 x Stroomdraad ca. 10 cm
1 x NE555 IC
1 x 8 pens IC-Voet
1 x 100uF/25V Elco
1 x 10uF/25V Elco
1 x Drukschakelaar (moment)
3 x 10nF Keramische Condensator
5 x 47K Weerstand
2 x 1N4148 Diode
1 x PCB Deurbel
