Bouwkit LED-Cube 8x8x8 Blauw

Bouwkit LED-Cube 8x8x8 Blauw

Bouwkit LED-Cube 8x8x8 Blauw

De moeilijkheid van dit project is het goed en netjes monteren en solderen van de 512 LED's,

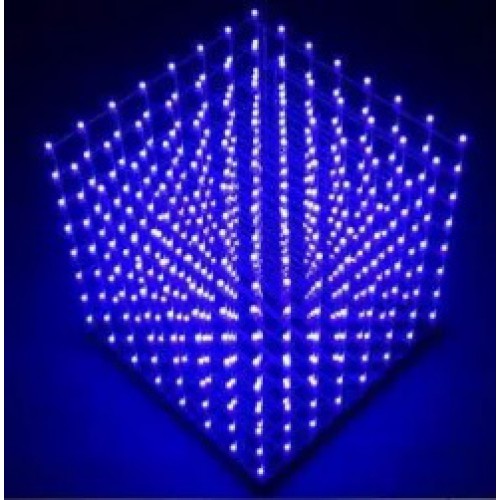

het resultaat is een 3D LED Cube met schitterde effecten!

Naast de geleverde materialen benodigd:
Soldeerbout, soldeer, kniptang en veel geduld.

Specificaties:
Voedingsspanning: 5V DC (4.5 - 5.5V)
Formaat van de print: ca. 11 x 12.7 CM

Tip:
Test voordat u de LED's gaat solderen of buigen,
eerst de LED's afzonderlijk op werking!

Een 2032 batterij is meegeleverd in het pakket;
u kunt een LED over de batterij schuiven met
de Kathode (korte poot) op de - en de Anode (lange poot) op de +.

Klik hier om de bouwhandleiding (engelstalig) te downloaden.

Onderdelenlijst:

1 x PCB (Print)
512 x Blauwlicht LED 3mm
1 x 40P Ronde vrouwelijke pin
8 x DIP-20 IC-socket (U1-U8)
8 x IC 74HC573 (U1-U8) DIP-20
6 x USB naar 5mm voedingsconnector kabel
1 x  DC 5mm voedingschassisdeel
1 x DIP-18 IC-socket (U9)
1 x ULN2803 (U9) DIP-18
1 x DIP-40 IC-socket (U10)
1 x Processor STC12C5A60S2 met code (U10) DIP-40
1 x A09-103 Weerstand (J1) 10K ohm
1 x Drukschakelaar (S1)
2 x Elektrolytische condensator (C1, C4) 10uF / 25V
1 x Kristal Oscillator 496.952 12Mhz
2 x Keramische condensator (C2, C3) 22pF
8 x Weerstand (R3-R1O( 470 ohm
2 x Weerstand (R1, R2) 4.7K ohm
1 x Rode LED (D1) 3mm
1 x 0.8mm draad
