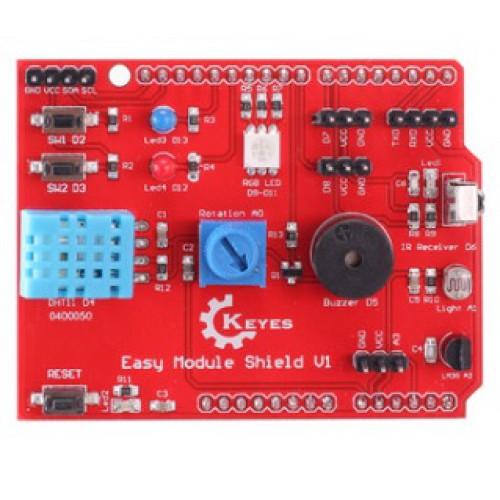

Easy Module Shield V1 - Experimenteer bord

De Easy Module Shield V1 is een ideaal bord voor Arduino Beginners of gevorderden die snel iets willen testen.
Het bord wordt op de UNO of MEGA gestoken en u kunt direct de diverse sensors, schakelaars etc. gebruiken.

Het bord is compatible met de UNO R3 en de MEGA2560.

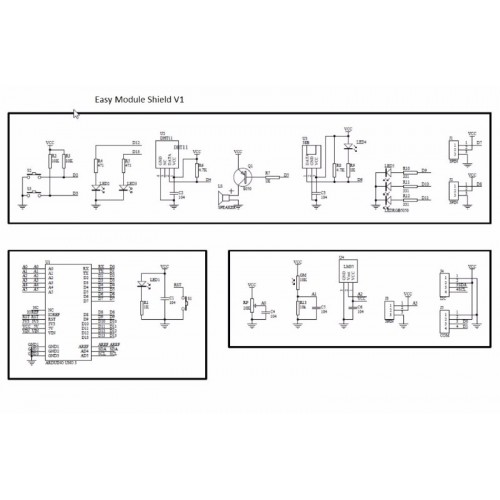

Het bord is voorzien van de volgende componenten:
Reset schakelaar: Reset
LED1 (Blauw): D13
LED2 (Rood): D12
RGB LED: D9, D10, D11
Schakelaar SW1: D2
Schakelaar SW2: D3
DHT11 Temperatuur en Vochtigheid sensor: D4
Potmeter (regelbare weerstand): A0
Infrarood Ontvanger: D6
LDR (licht afhankelijke weerstand): A1
LM35 Temperatuur Sensor: A2
Actieve Zoemer: D5
2 x Digitaal In of Uit: D7, D8
1 x Analoge Ingang: A3
1 x I2C Interface: GND, VCC, SDA, SCL
1 x Serieel Aansluiting TXD, RXD, VCC, GND

Klik hier voor de handleiding

Klik hier voor een voorbeeldsketch

Klik hier voor meer voorbeelden en downloads
